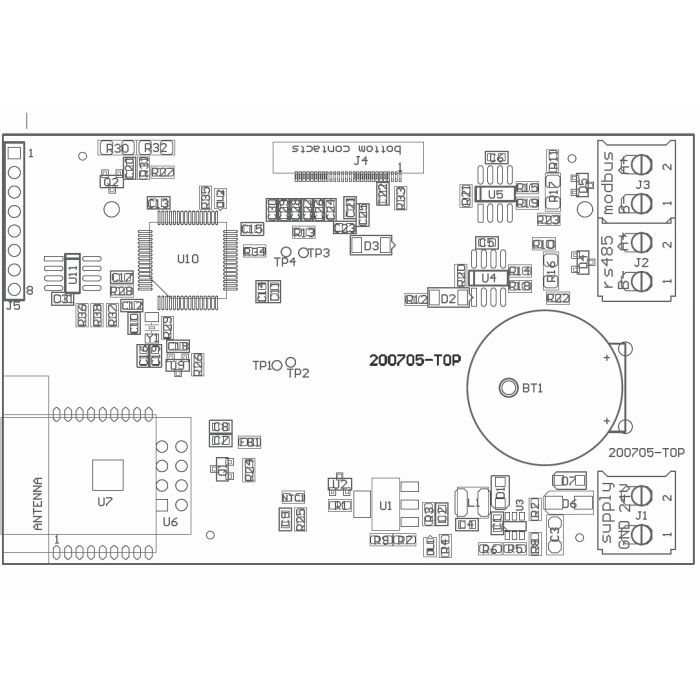

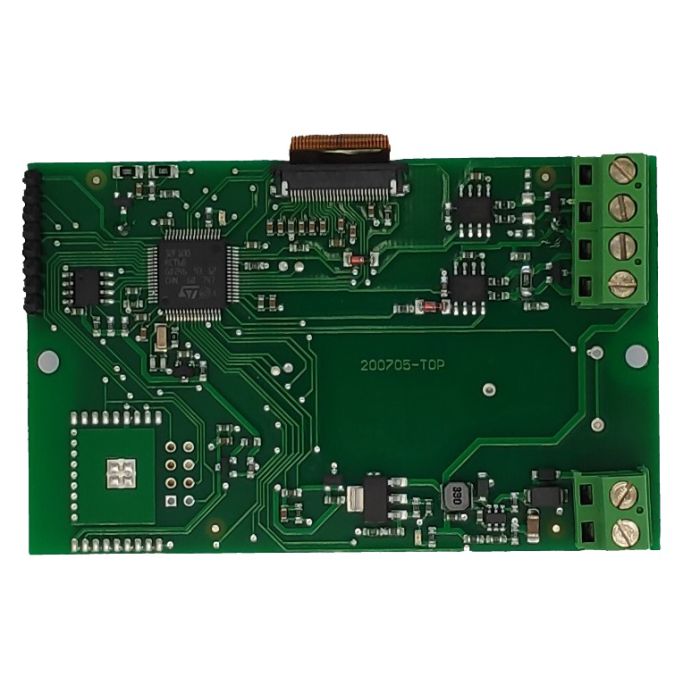

MÓDULO HMI Wi-FI/MODBUS

El módulo HMI es un dispositivo plug&play capaz de comunicarse con el protocolo modbus industrial y configurarse como módulo maestro. El dispositivo tiene una interfaz Wi-Fi/Bluetooth para comunicación inalámbrica y, previa solicitud, se puede configurar con protocolo MQTT, TCP/IP, websocket, etc. El dispositivo puede comunicarse con PLC y módulos de entrada/salida a través de dos puertos RS485. También está equipado con un sensor térmico NTC y puede alojar un sensor de CO2 a través de una interfaz UART. El voltaje de suministro del bucle actual se puede configurar interna o externamente mediante una fuente de alimentación de 24 V. La placa está equipada con la popular serie STM32F100 y el firmware se puede personalizar a pedido. Gracias a la arquitectura específica, el módulo dispone de soluciones de alta protección contra descargas eléctricas. El módulo está disponible en 3 versiones, con estuche 503, con estuche para aplicaciones de consumo y sin estuche. Los estuches se pueden comprar por separado.

Aplicaciones

• Interfaz para el control de maquinaria, dispositivos electrónicos y aplicaciones termoeléctricas.
• Funciones HMI y gateway inalámbrico para la integración de múltiples máquinas
• Desarrollo de sistemas de control distribuido para objetos tecnológicos y ampliación de la funcionalidad de PLC mediante el aumento del número de señales de E/S.
• Fabricado con resistencia superior a golpes y vibraciones para uso industrial.
• Protección contra descargas eléctricas (sobretensiones) TVS
• Integración flexible de dispositivos (V y mA)
• Diseño para caja 503 para instalaciones civiles.

Características

ESPECIFICACIONES ELÉCTRICAS: máx. 24 V (+/- 10%), máx. 250 mA

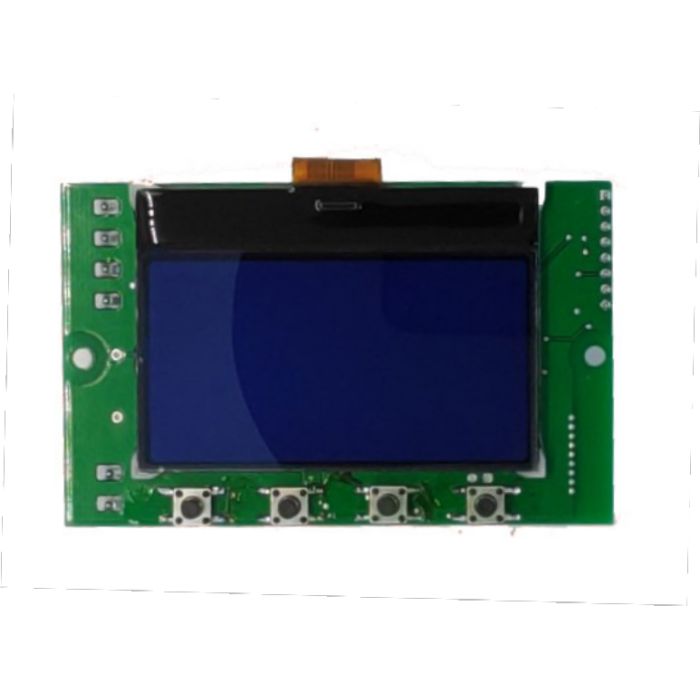

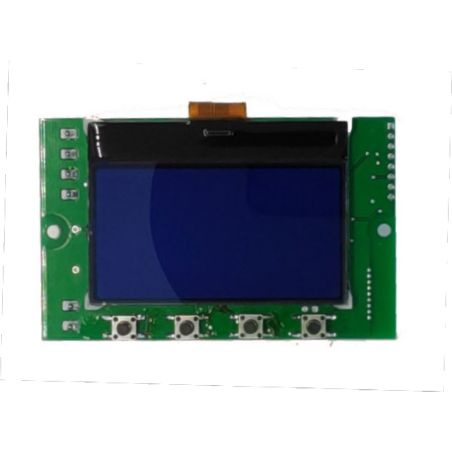

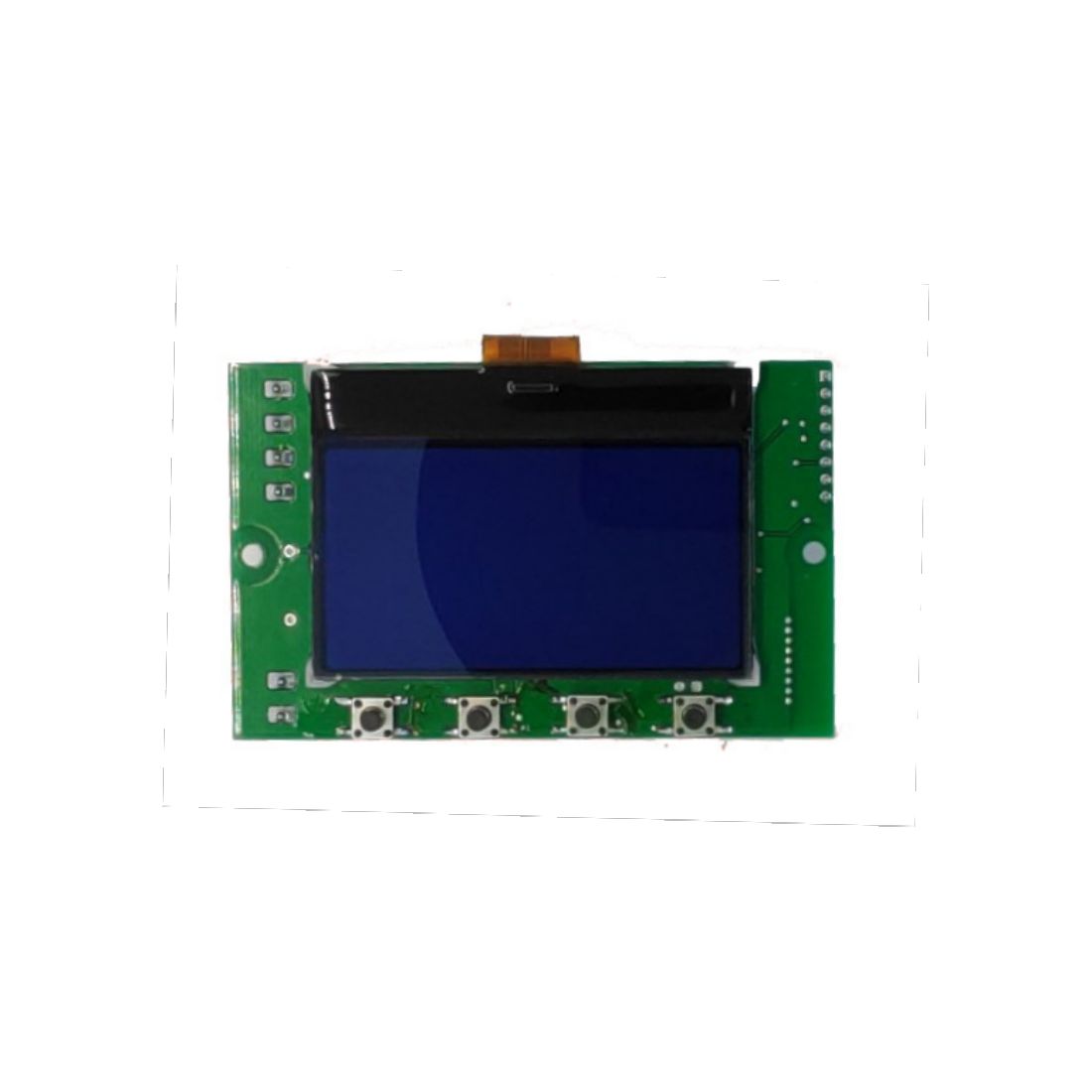

PANTALLA: Pantalla TFT 128*64 Azul/Blanco

INTERFAZ: 4 botones

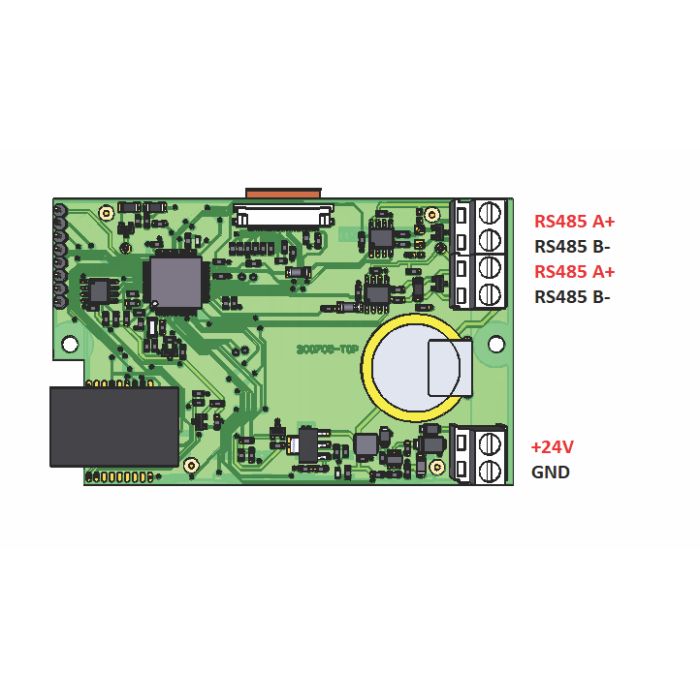

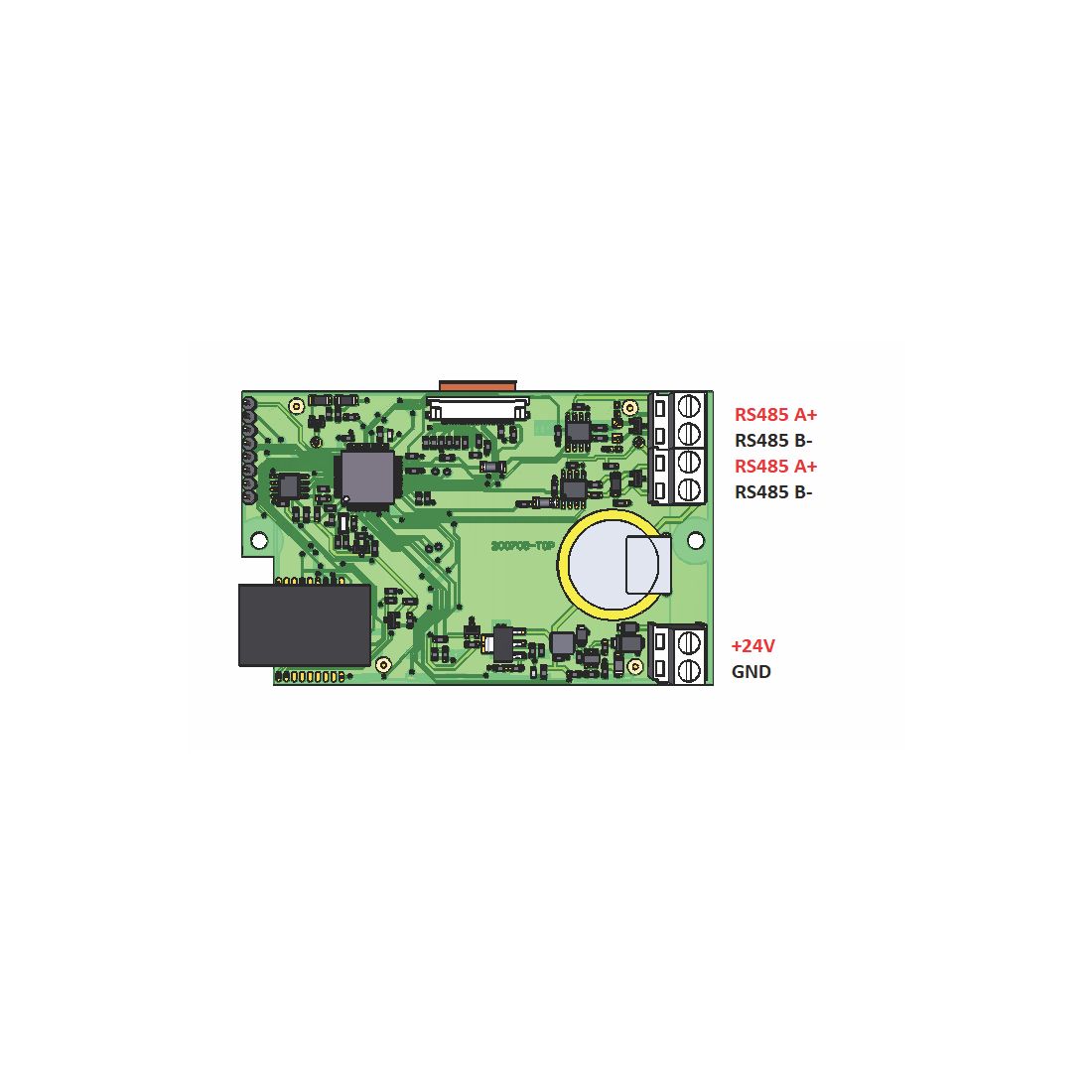

PUERTOS DE COMUNICACIÓN: 2* puerto RS485 - protocolo Modbus RTU, módulo Wi-FI ESP32 opcional, módulo Wi-FI/Bluetooth ESP8266 opcional
