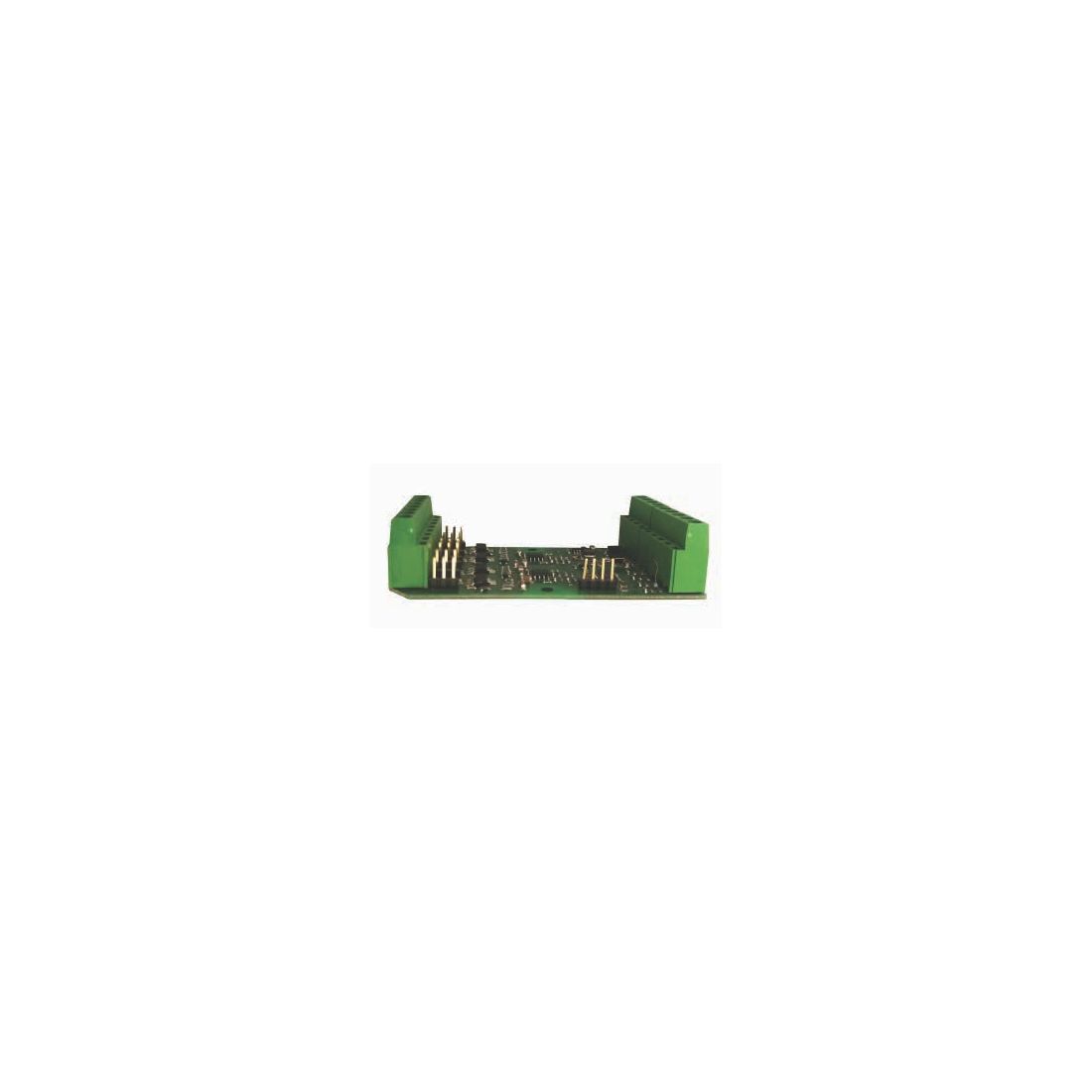

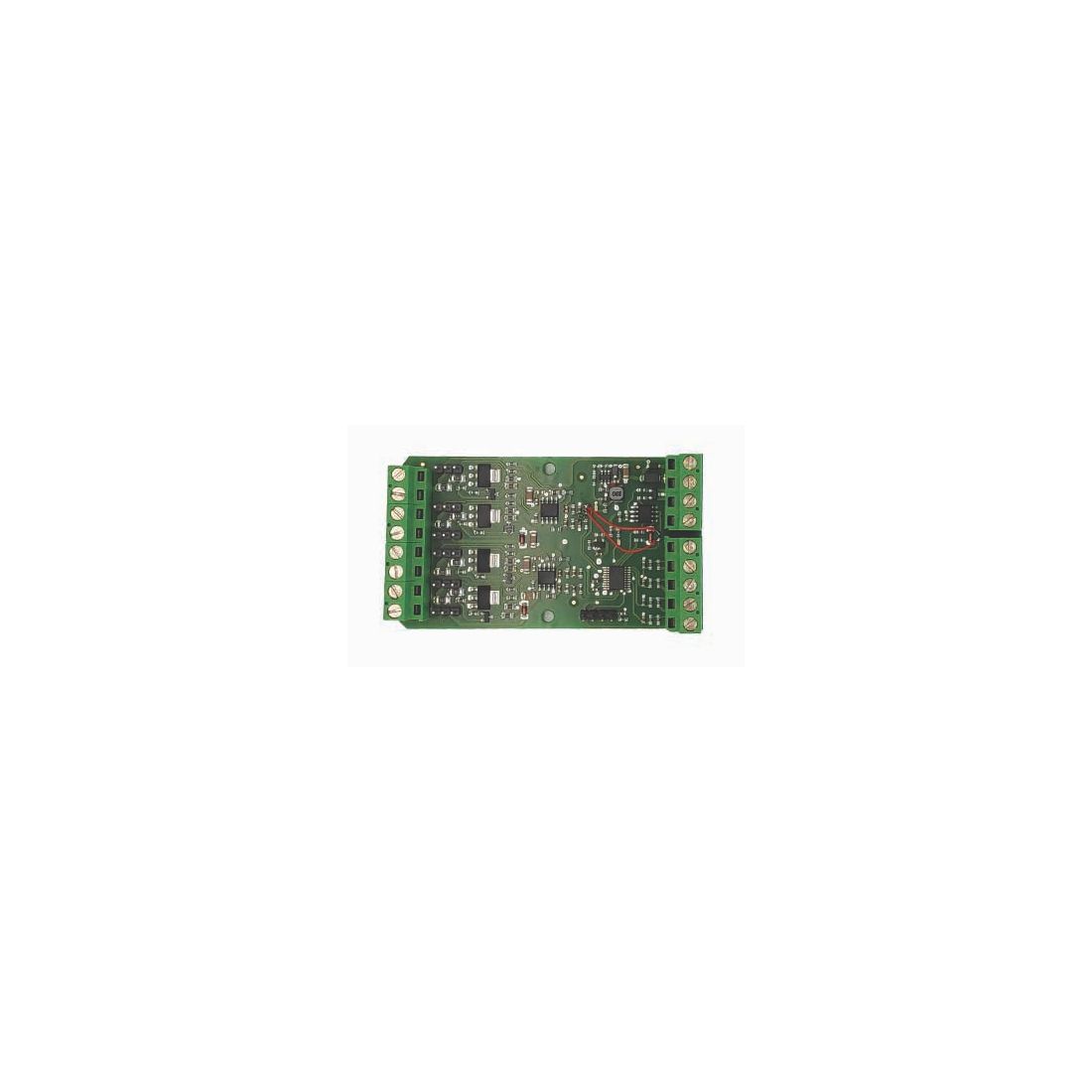

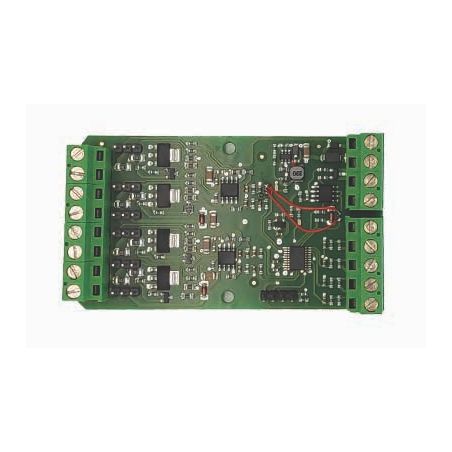

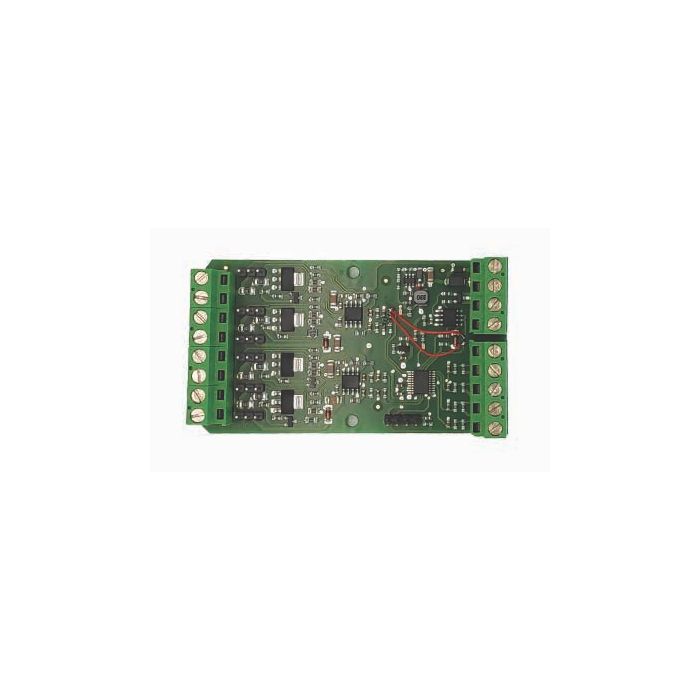

MÓDULO MODBUS DE E/S
Interfaz de E/S analógica, 4 entradas + 4 salidas 0-10V / 0-4 mA
Para más información, configuraciones, aplicaciones de software y logística llame al +39 377 5739345
El módulo E/S es un dispositivo plug&play capaz de comunicarse con el protocolo modbus industrial y configurarse como módulo esclavo. El dispositivo puede recibir hasta 3 señales analógicas para conectar sensores como phmetros, termómetros, sensores de lux, presión, etc. Además, hay un puerto de entrada digital para usar con interruptores, relés, etc. Las señales de salida se pueden configurar individualmente sin ninguna programación (mediante puentes de hardware) de 0-10 V a 0-20 mA y se pueden utilizar para controlar relés, motores, etc.
La tensión de alimentación del circuito actual se puede ajustar interna o externamente mediante una alimentación de 24 V.

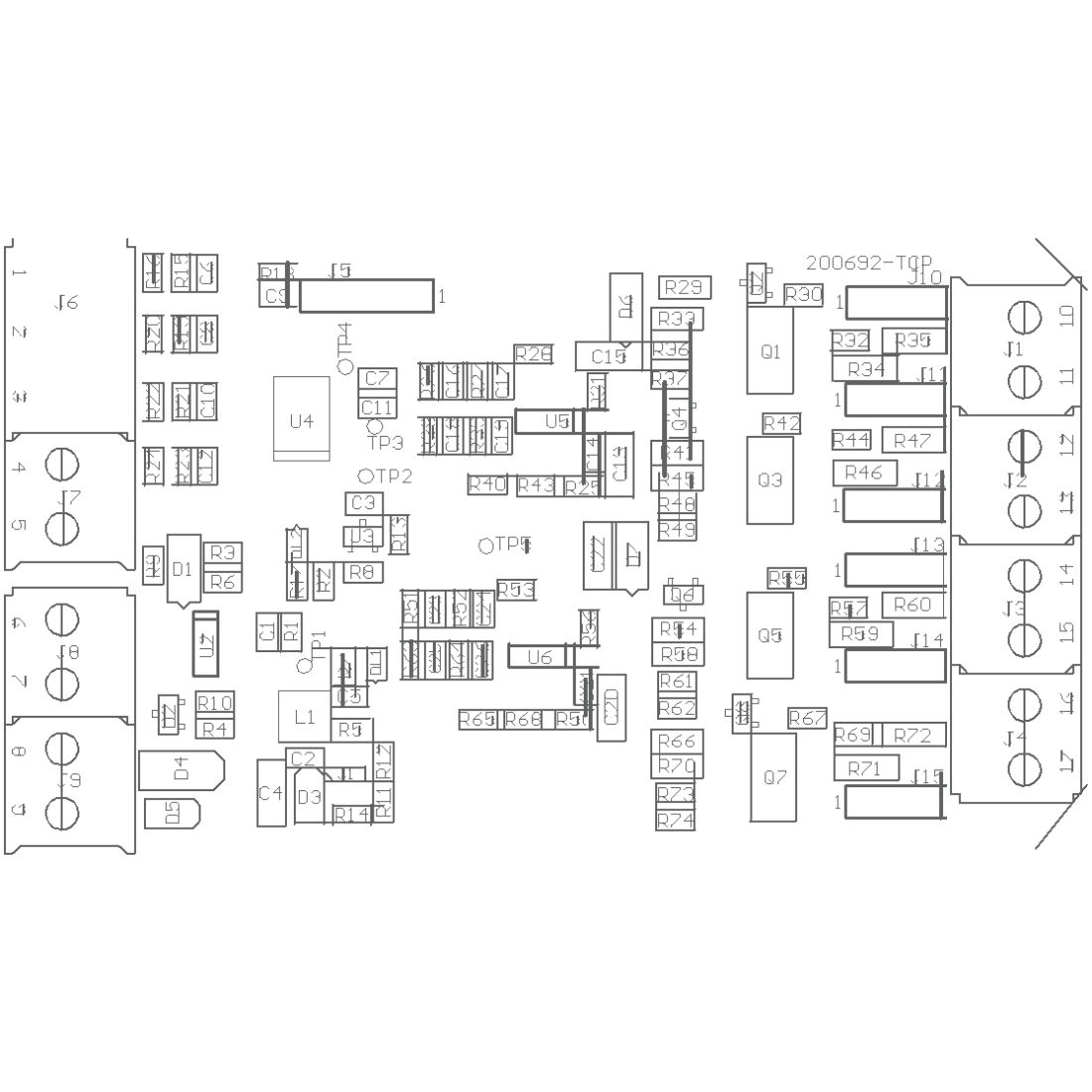

La placa está equipada con la popular serie STM32F100 y el firmware se puede personalizar previa solicitud. Gracias a su arquitectura específica, el módulo dispone de soluciones de alta protección contra descargas eléctricas. El módulo está disponible en 3 versiones, con carcasa para carril DIN, carcasa para aplicaciones de consumo y sin carcasa. Los estuches se pueden comprar por separado a pedido. El diseño 3D está disponible.
Aplicaciones
- Conexión a sensores y actuadores digitales y analógicos.
- Integración de múltiples máquinas.
- Desarrollo de sistemas de control distribuido para objetos tecnológicos y ampliación de la funcionalidad de PLC mediante el aumento del número de señales de E/S.
- Control remoto mediante integración con módulos de comunicación.
- Fabricado con resistencia superior a golpes y vibraciones para uso industrial.
- Protección contra descargas eléctricas (sobretensiones) TVS
- Integración flexible de dispositivos (V y mA)
Características

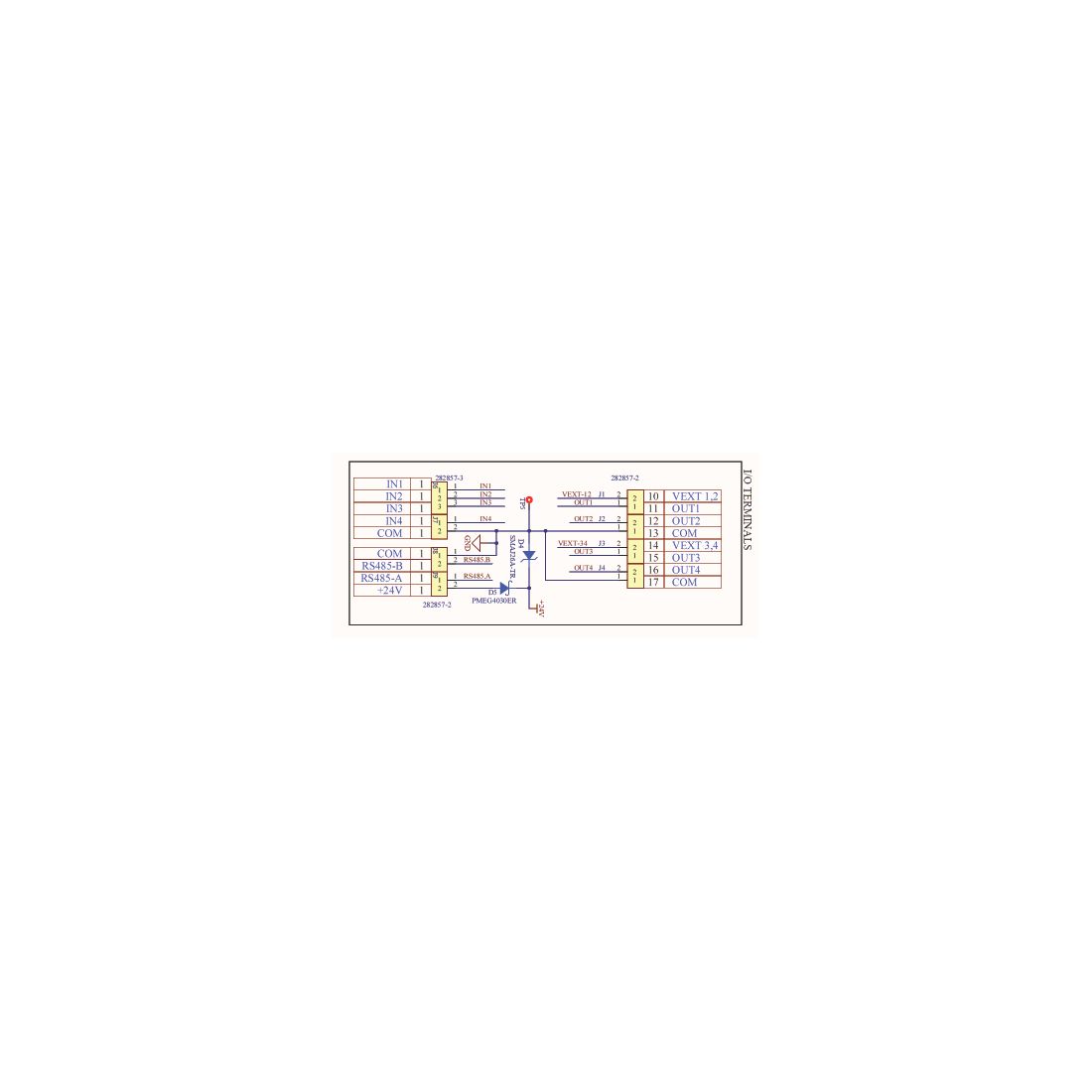

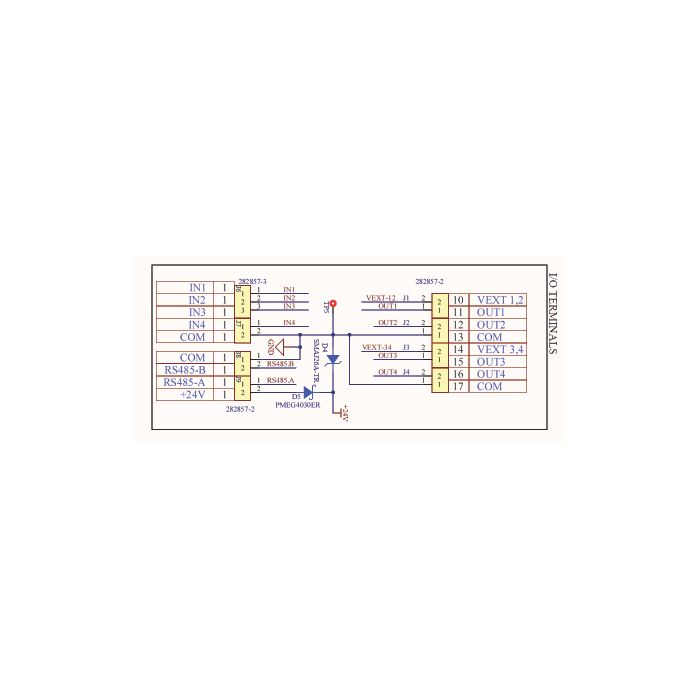

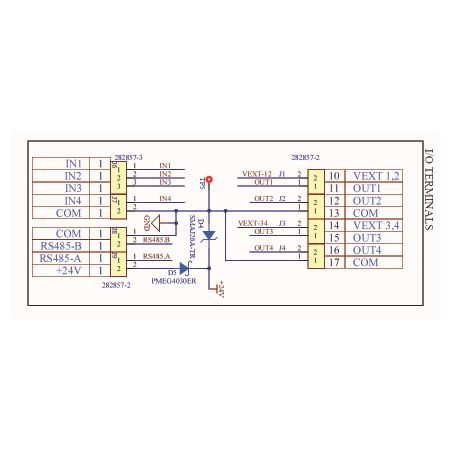

ESPECIFICACIONES ELÉCTRICAS: máx. 24 V (+/- 10%), máx. 150 mA
ENTRADA: 3 entradas analógicas – 10 bits - pull-up interno 3300 ohmios, 1 entrada digital - pull-up interno 3300 ohmios
SALIDA: 4 salidas analógicas (24 V, bucle de corriente con fuente de alimentación externa), cada puerto se puede configurar de forma independiente 0-10 V/0-20 mA, resolución de 12 bits
INTERFAZ: Puerto RS485, protocolo Modbus RTU
